Осушитель Calorex для бассейна: как рассчитать влагосъём по зеркалу воды

Осушитель подбирают по массе воды, которая испаряется за самый нагруженный час и за сутки, а не только по объёму помещения. В расчёт входят площадь зеркала, температуры воды и воздуха, относительная влажность, активность купающихся, время работы бассейна и наличие покрытия.

Зеркало воды задаёт базу расчёта

Площадь открытой поверхности равна длине чаши, умноженной на ширину. Для сложной формы её делят на прямоугольники и круговые сегменты, затем складывают. Отдельно учитывают джакузи, переливной лоток, водопад и другие постоянно смоченные поверхности: интенсивное движение воды увеличивает испарение. Сам по себе квадратный метр не задаёт точный влагосъём. Нужна удельная интенсивность испарения в кг/(м²·ч), рассчитанная для условий объекта. Её определяют по принятой проектной методике через разность парциальных давлений водяного пара над водой и в воздухе и коэффициент активности. Чем теплее вода, суше воздух и интенсивнее движение поверхности, тем больше влаги поступает в помещение. Расчётный массовый поток записывают так:

G = A × g,

где A — открытая площадь, м²; g — удельное испарение, кг/(м²·ч); G — нагрузка, кг/ч.

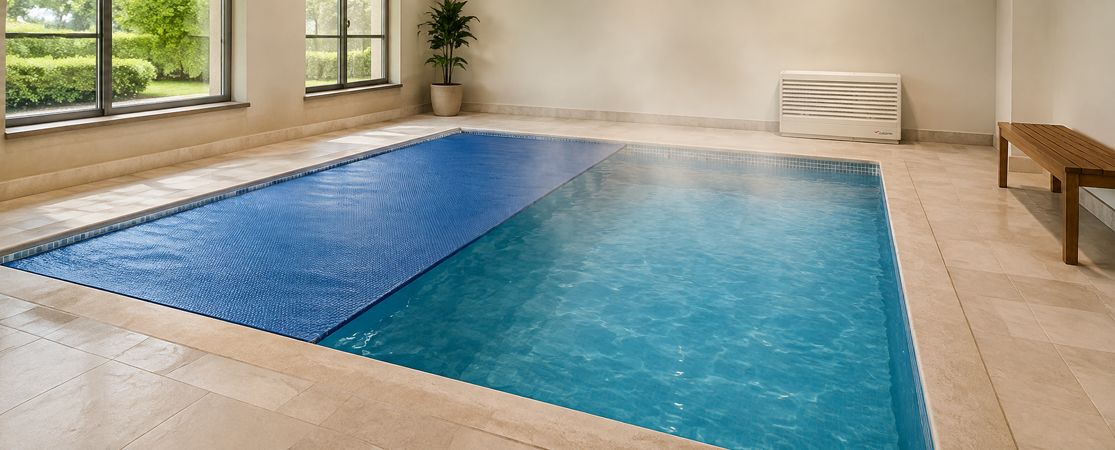

Покрытие сокращает открытую площадь и ночное поступление влаги, но его эффект учитывают по данным конкретного изделия.

Температура и влажность меняют результат

Для частного бассейна задают температуру воды, воздуха и уставку относительной влажности. Воздух обычно поддерживают немного теплее воды, чтобы снизить испарение и сохранить комфорт после выхода из чаши. Точную разницу выбирают для назначения бассейна и строительных конструкций. Одинаковые 60 % RH при 26 и 30 °C соответствуют разному влагосодержанию. Поэтому в расчёте используют парциальное давление или влагосодержание, а не вычитают проценты влажности. Дополнительно проверяют точку росы у окон и наружных стен. Официальная рекомендация Dantherm Group для бассейнов указывает типичный диапазон 50–60 % RH; в отдельном материале для частных бассейнов допускается 50–65 % RH. Проектную уставку уточняют по температуре ограждений и требованиям к комфорту. Слишком низкая влажность ускоряет испарение, слишком высокая повышает риск конденсата.

Числовой пример с дневным и ночным режимом

Рассмотрим чашу 8 × 4 м: открытая площадь равна 32 м². Проектный расчёт для заданных температур, влажности и активности дал удельное испарение 0,18 кг/(м²·ч) во время купания. В активном режиме нагрузка составит:

32 × 0,18 = 5,76 кг/ч.

Если бассейн открыт 12 часов, за этот период в воздух поступит 69,12 кг воды. На остальные 12 часов чашу закрывают покрытием. Для примера расчётная интенсивность под покрытием принята 0,02 кг/(м²·ч), поэтому ночная добавка равна 7,68 кг. Суточный итог — 76,8 кг, или примерно 77 л конденсата. Значения 0,18 и 0,02 в примере не универсальны: их получают для конкретных температур, активности и типа покрытия. При гидромассаже, противотоке или большем числе купающихся активный коэффициент пересчитывают. Если покрытие снимают раньше, часы открытой воды также меняют. Для устойчивого режима проверяют две величины. Паспортный суточный влагосъём должен закрывать 77 л с проектным резервом, а часовая производительность — не менее 5,76 кг/ч в период пиковой нагрузки. Модель, проходящая только по суточной сумме, может не удержать влажность во время купания. Осушение, вентиляцию, покрытие чаши и отвод конденсата рассматривают как одну систему.

Паспортную производительность приводят к условиям бассейна

В актуальной официальной таблице Calorex DH 75AX удаляет 86 л/сут, а DH 110AX — 108 л/сут при 30 °C и 60 % RH. Эти значения нельзя напрямую сравнивать с нагрузкой при другой температуре или влажности: у конденсационного осушителя производительность меняется вместе с состоянием воздуха. Для примера с 77 л/сут DH 75AX формально имеет небольшой запас в стандартной точке, DH 110AX — больший. Окончательный выбор делают по графику производительности при расчётных условиях и по пиковой часовой нагрузке. Если скорректированный влагосъём DH 75AX оказывается ниже требуемого, переходят на DH 110AX либо уменьшают испарение покрытием и режимом чаши. Обе официальные модели работают при температуре воздуха 5–35 °C. Для них указан расход 1180 м³/ч, звуковое давление 53 дБ(А) на расстоянии 3 м и дренажный штуцер 15 мм. Паспортное акустическое значение не предсказывает шум в конкретном помещении.

Настенное и канальное размещение решают разные задачи

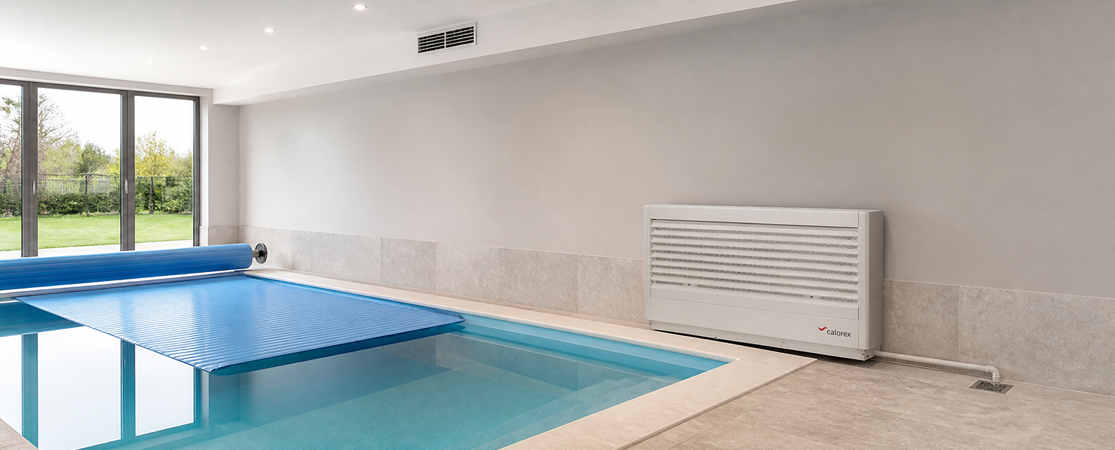

Напольный или настенный моноблок забирает и возвращает воздух непосредственно в бассейновый зал. Такой вариант подходит, когда поток может свободно охватить помещение, есть место у стены и шум допустим. Воздух не направляют на поверхность воды: это усиливает испарение. Исполнение через стену либо канальная схема выносит агрегат в соседнее техническое помещение и помогает распределить сухой воздух вдоль холодного остекления. При этом рассчитывают сопротивление решёток и каналов, предусматривают сервисный доступ и не превышают доступный напор вентилятора. Выбор определяет геометрия зала. Вытянутому помещению с панорамным фасадом нужна распределённая подача; компактный бассейн может обойтись свободной раздачей.

Вентиляция не заменяет осушение и наоборот

Наружный воздух удаляет влагу только когда его влагосодержание ниже внутреннего. Зимой вентиляция может нести заметную часть нагрузки, летом тёплый влажный воздух иногда добавляет её. Поэтому приток и вытяжку включают в общий влагобаланс по расчётным наружным условиям. Осушитель рециркулирует воздух и отводит конденсат, но не обеспечивает санитарный приток и удаление запахов. Для большого общественного бассейна чаще нужна климатическая установка с управляемым наружным воздухом и теплоутилизацией. В активном каталоге Calorex эту роль выполняют канальные семейства Delta, HRD и Variheat; компактная серия DH решает локальную задачу влагосъёма. Системы согласуют по автоматике: у них должна быть общая уставка влажности и понятная последовательность режимов. Одновременная работа без баланса может создать избыточное разрежение, сквозняк или неоправданный нагрев воздуха.

Конденсат должен уходить самотёком

Дренаж прокладывают с постоянным уклоном к разрешённой точке сброса, защищают от засора и оставляют доступным для очистки. Если самотёк невозможен, применяют совместимый насос с аварийным контролем уровня. Трассу не объединяют без проверки с системами, где возможны запахи или обратный подпор. При обслуживании очищают воздушный фильтр, проверяют теплообменник, поддон, сифон и свободный слив. После запуска измеряют влажность не у выхода агрегата, а в репрезентативной зоне бассейна; дополнительно осматривают остекление и холодные углы на конденсат.

Порядок подбора

1. Посчитать площадь воды и других открытых смоченных поверхностей.
2. Задать температуры, влажность, часы купания и коэффициент активности.
3. Отдельно рассчитать режим открытой и закрытой покрытием чаши.
4. Учесть влагообмен вентиляции по наружным расчётным условиям.
5. Проверить суточную и пиковую часовую нагрузку.
6. Привести влагосъём модели к температуре и влажности проекта.
7. Выбрать размещение, раздачу воздуха, дренаж и сервисный доступ.

Так осушитель для бассейна помогает рассчитать влагосъём по зеркалу воды без подбора «по площади помещения». Расчёт связывает геометрию чаши с режимом эксплуатации, а паспортная таблица Calorex показывает, сможет ли конкретное исполнение удалить эту влагу в заданных условиях.
